TD-002 型能见度检测器基于气溶胶前散射原理设计，是继透射式能见度仪之后的新一代气象能见度监测设备。
1 仪器概述
能见度仪提供与气象能见度相关的测量，传感器是基于气溶胶前散射原理而设计的，是继透射式能见度仪发展起来的新一代气象能见度监测设备。传感器可广泛用于气象台站、远程自动气象站以及机场、高速公路、航道、大型舰船等交通运输部门。
能见度仪由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控制器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。
能见度仪需要一个 12V DC 的电源和一个三线 RS－232/RS-485 通讯线缆。仪器将气象能见度数值和状态信息通过通讯接口发送到监控中心的上位机。
能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。在组装和维护过程中，需要一个显示终端来检查系统参数，并可能用来更改参数值。
该仪器可广泛用于气象台站、远程自动气象站，以及机场、高速公路、航道、大型舰船等交通运输部门。
仪器由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器检测大气中气溶胶粒子前向散射的脉冲光强度。微处理控制器搜集所有测量信息，再通过专门数学模型算法转化为气象光学视程（MOR）。
仪器工作需要 12V DC 电源和三线 RS－232/RS-485 通讯线缆。它会通过通讯接口，将气象能见度数值和状态信息发送到监控中心上位机。
仪器内置多组命令，可用于配置系统参数和控制系统多种功能。组装和维护过程中，需借助显示终端检查并可能更改系统参数。
2 结构组成

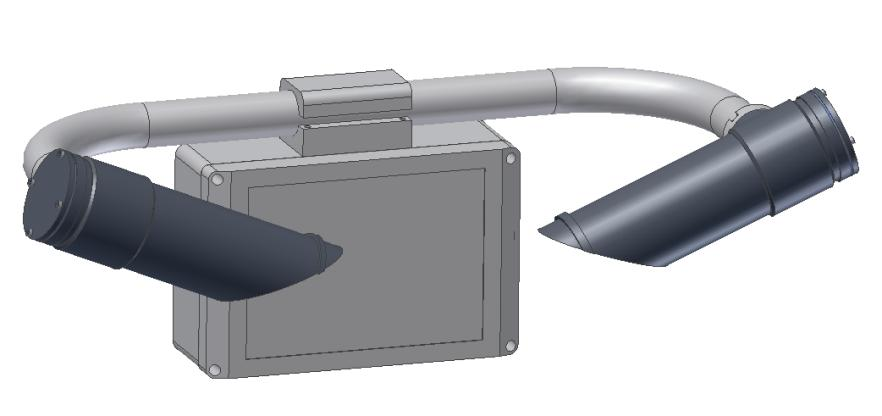

能见度仪由以下三部分组成：
1. 发射器
2. 接收器
3. 微处理控制器 / 接线盒
3 典型技术指标
机械指标
· 尺寸（长 x 宽 x 高）：610mm x 230mm x 300mm
· 重量：小于 10kg
· 安装方式：安装在已架设好的圆形立柱上
· 材料：阳极化处理硬质铝，外表面加喷漆保护
电力指标
· 电源：交流 110VAC/220VAC ±20% 或直流 12VDC
· 功率：小于 6W，典型值 4W
光学指标
· 散射角覆盖：39°—51° 前散射
· 峰值波长：870nm
· 带宽：100nm
· 光谱响应度：最大响应在 870nm，0.65 A/W
测量指标
· 测量范围：5m—80Km（可选）
· 测量精度：≤2km，误差 ±2%；2Km—10km，误差 ±5%；10Km—80km，误差 ±15%
· 仪器一致性：≤±4%
· 更新间隔：15 秒（可调）
· 线性动态量程：3000：1
可靠性与维护周期
· 平均无故障工作时间（MTBF）：大于 18000 小时
· 清洁光学镜头周期：3 个月，或视使用环境而定
4 环境适应性
· 工作环境温度：－50℃—+80℃
· 工作相对湿度：0—100%
· 地域适应性：可在沿海地区连续使用
5 仪器功能特点
主要功能
l 可对大气能见度进行连续测量输出。
l 具备自检能力，能实时检测 12V 供电电压、接收器与发射器温度、接收器信号及零点信号等，并给出状态报警指示。
l 数字输出接口标配 RS-232 或 RS-485，可通过控制处理器中的采集器通讯选择开关设置，也可按用户需求出厂前设置。
l 可设置 ID 号标识身份，ID=00 为通用标识，出厂默认通用标识，用户可通过命令修改，且 ID 号断电不丢失，多机联网时用于区分布点仪器。
l 支持多种命令进行远程监控维护。
仪器特点
l 结构特点：采用一体化结构设计，紧凑小巧，尺寸和重量小，包装、储运、安装方便，可作为便携式仪器使用；独特双散射接收器结构，最大程度降低太阳和其他杂光干扰。
l 镜头防护：发射器和接收器窗口透镜经特殊防灰尘、防霉菌镀膜处理，减少灰尘积累速度与厚度，降低盐雾和油污污染几率。
l 材质与防护：结构材料为高质量硬质铝材和 316 不锈钢，表面经阳极钝化和多道喷漆保护；螺钉选用耐腐蚀不锈钢；壳体内部密封，达到 IP65 防护等级，适应沿海气候。
l 低功耗：功耗极低，冬季发射器频繁加热状态下功耗也小于 5W，可适配蓄电池或太阳能板供电；支持直流 12VDC 供电，便于系统集成。
l 稳定性：采集器内置看门狗电路，经过长期运行考验，工作稳定可靠。
l 数据输出：可输出一系列数字信息，操作人员可选择 15 秒或 60 秒更新间隔，信息通过自动应答或被动招测方式输出。
l 电路保护：直流供电电路具备防反接和自恢复保险双重设计，用户误操作不会烧毁线路板，无需更换保险丝，正确操作后即可恢复。
l 防静电：通讯接口芯片具备 15KV 防静电保护，可最大限度避免人体静电对电路的损害。
l 防雷设计：通信接口和电源接口均有防雷措施，可将雷击损害降到最低
