TK001MWS型微波闪烁仪是上海雷探科技有限公司推出的一款地面通量观测仪器，通过微波发射机发射特定频率的电磁波信号，电磁波在大气传播过程中，由于受大气的吸收、散射等作用，其强度、振幅、相位等会受到一定程度的影响，其变化由传播路径上空气波动剧烈状况决定，并由大气折射率结构参数（Cn2）进行表示，通过对折射系数结构参数(Cn2)的观测计算进而得到显热通量和潜热通量等地表通量数据。
传统的观测热通量的方法主要有涡动相关方法、波文比—能量平衡方法和空气动力学方法，然而其尺度通常仅是单点或斑块尺度。微波闪烁仪的测量尺度可与地表通量遥感估算模型或陆面过程模型、水文模型等像元或网格尺度相匹配，因此成为模型验证的最佳地面通量观测仪器，其测量参数可应用于农业、气象、水文、天气预报、能量平衡等领域。

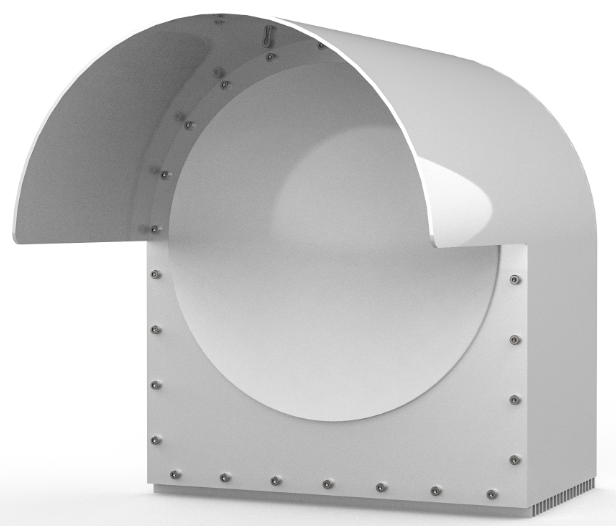

TK001MWS型微波闪烁仪
产品指标
|
参数 |
指标 |
|
工作频率 |
160.8 GHz (λ=1.86 mm) |
|
发射功率 |
0-50mW可调 (可调衰减器) |
|
天线类型 |
300mm口径卡塞格伦天线 |
|
天线增益 |
≥51 dB |
|
半功率波束宽度 |
≤0.45° |
|
温度稳定度 |
≤0.02K |
|
供电 |
AC220V |
|
功耗 |
最大60W，20W（接收部分典型功耗），15W（发射部分典型功耗） |
|
输出数据 |
Level 0，原始数据和状态数据 |
|
Level 1，光学/微波系统的协方差 |
|
|
Level 2，空气折射系数结构参数Cn2，感热以及潜热通量H，LVE |
|
|
安装类型 |
收发处于一条直线上 |
|
基线长度 |
500m-10km |
