集温度、湿度、风场与降水探测于一体，实现大气廓线多要素同步观测。
一、系统简介
TK001THWR型大气温湿风雨廓线探测雷达是全新一代空中气象要素观测仪，雷达采用多模态协同探测机制，实现大气要素的立体化层析感知；通过时空同步的探测技术，实现四维观测数据的同源采集。采用自适应信号处理架构，对毫米波的散射/辐射信号进行联合处理，构建多物理量约束的反演方程组，最终输出时空分辨率达分钟级、垂直分辨率达10米的大气温度、湿度、风速、风向、降雨等多要素综合剖面。设备实现大气五条大气廓线全天时、全天候（不受云、雨、雾等恶劣天气影响）覆盖探测，在气象、大气科学、环境气象、海洋大气、风能监测等领域具有重要应用价值。

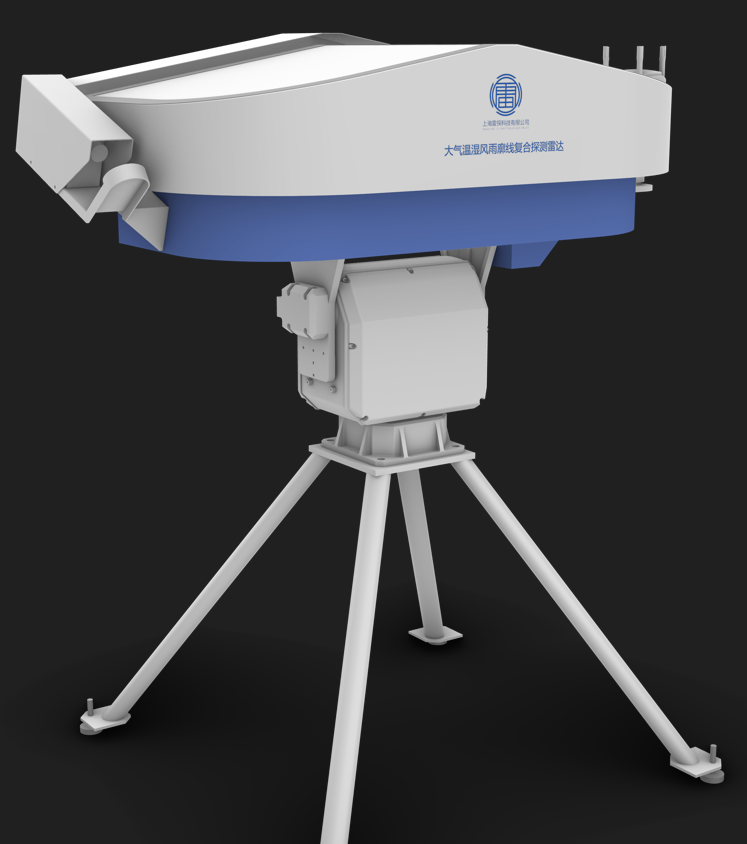

TK001THWR型大气温湿风雨廓线探测雷达

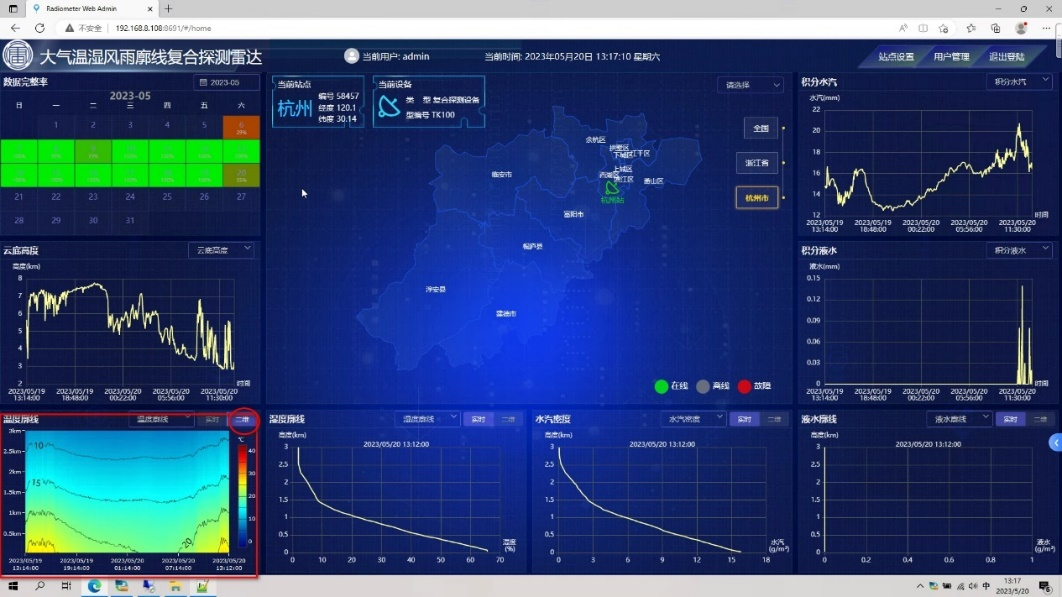

大气温湿风雨廓线探测雷达显控软件
二、系统功能
1、系统具备雨滴分布测量、雨滴谱、降雨率、液态水含量等的垂直廓线分布探测功能；
2、系统具备水汽密度廓线、相对湿度廓线、温度廓线等探测功能；
3、系统具备风速廓线、风向廓线探测功能；
4、系统具备多普勒光谱、雷达反射因子、多普勒速度和路径积分衰减监测功能；
5、系统具备湍流、风切变、积冰和冻雨等监测功能；
6、系统具备混合云层监测、降水实时报告功能；
7、产品数据输出格式满足Txt/TIF/CSV/BMP；
8、系统具备设备控制、雷达参数在线调整、数据处理、传输、保存、绘图和显示功能；
9、系统具备雨雪天气自动加热功能。
三、系统性能
TK001THWR型大气温湿风雨廓线探测雷达参数表
|
序号 |
项目 |
指标 |
|||||||||||
|
1 |
设备用途 |
实现大气温度、湿度、雨水、风速和风向廓线综合探测；软件终端采用全中文界面，可显示实时温湿雨廓线图、时间剖面图，运行状态实时监控、自动记录、自动报警，远程控制，具有断电自动恢复能力及历史数据回放功能。 |
|||||||||||
|
2 |
数据产品 |
标准产品：大气温度廓线，水汽密度廓线，相对湿度廓线，液态水廓线，积分水汽总量，积分液态水总量，云底温度和云底高度，多普勒功率谱、反射率因子、多普勒速度、路径积分衰减、雨滴谱、降雨率、风速和风向等垂直廓线分布。 |
|||||||||||
|
3 |
扩展产品 |
水汽通量、温度平流、积冰冻雨、风切变、湍流指数等 |
|||||||||||
|
4 |
观测和通讯方式 |
雷达具备独立观测及数据存储能力，具备无外接电脑情况下的数据采集、回波观测、产品反演能力、以及数据上传通信能力。 默认采用网络或者光纤通信形式，支持北斗、5G无线通讯方式。 |
|||||||||||
|
5 |
观测 性能 |
探测 高度 |
0-6km；(可选配探测高度10Km型)； |
||||||||||
|
廓线采样速率 |
采样速率1min-6min，用户可设置。 |
||||||||||||
|
垂直分辨率 |
200m-10m，用户可设置。 |
||||||||||||
|
距离 门数 |
32-256，用户可设置。 |
||||||||||||
|
降水速度范围 |
12.3-96.3m/s |
||||||||||||
|
降水速度分辨率 |
0.047-6.016m/s |
||||||||||||
|
降水可监测粒径范围 |
0.1-6.0mm |
||||||||||||
|
温度 廓线 |
≤1.8℃ |
||||||||||||
|
湿度 廓线 |
≤15% |
||||||||||||
|
风速 廓线 |
≤0.3m/s |
||||||||||||
|
风向 廓线 |
≤5° |
||||||||||||
|
水汽 含量 |
≤4mm |
||||||||||||
|
6 |
供电 |
供电 |
220V、50Hz，电压变化－15％～10％，频率变化±3％时，系统能正常工作 |
||||||||||
|
功耗 |
未开启防雾干燥系统加热模块时，整机稳态功耗应≤100W； 支持太阳能供电。 |
||||||||||||
|
7 |
环境适应性 |
温度 |
工作温度：−40℃～50℃（室外设备），0℃～40℃（室内设备）； 贮存温度：−50℃～55℃。 |
||||||||||
|
恒定 湿热 |
|
||||||||||||
|
气压 |
500～1060hPa。 |
||||||||||||
|
外壳 防护 |
室外设备外壳防护等级应达到IP55。 |
||||||||||||
|
抗盐雾腐蚀 |
外露零件镀层耐48小时盐雾沉降试验。 |
||||||||||||
|
8 |
雷达探测系统显控管理软件 |
系统 框架 |
软件采用B/S架构；支持采用局域网组网形式进行模块化的数据交互；软件对雷达数据进行采集处理、入库形成原始数据，调用模式算法库输出数据产品。支持局域网浏览器端对设备进行状态监控、数据查询、远程控制、数据展示等。 |
||||||||||
|
部署 环境 |
软件部署在服务器上，支持Windows server及Linux的跨平台要求。支持谷歌、火狐等浏览器的系统上能够正常进行组网观测。 |
||||||||||||
四、配置清单
TK001THWR型大气温湿风雨廓线探测雷达配置清单
|
序号 |
组成 |
品牌 |
规格型号 |
备注 |
|
|
1 |
雷达 主机 |
天线 |
上海雷探 |
TK001THWR |
|
|
雷达收发机 |
|||||
|
伺服转台 |
|||||
|
信号处理单元 |
|||||
|
数据处理单元 |
|||||
|
电源模块 |
|||||
|
2 |
结构组件 |
上海雷探 |
LT-ST02 |
|
|
|
3 |
雷达探测系统 显控管理软件 |
上海雷探 |
LT-XKRJV1 |
含模式算法等 |
|
|
4 |
加热组件 |
上海雷探 |
LT-HT04 |
|
|
|
5 |
信号电缆100m |
上海雷探 |
LT-S100 |
|
|
|
6 |
供电电缆100m |
上海雷探 |
LT-P100 |
|
|
