TK001 MRR（Pro）型微雨雷达可连续获取降水强度与垂直分布信息，适用于精细化降水监测。
TK001MRR-Pro型是上海雷探推出的全新一代降水测量仪，通过获取降雨多普勒功率谱，利用降水粒子下落速度与直径反演得到不同高度的雨滴谱，可以得到0-6Km垂直范围内的多普勒功率谱、反射率因子、多普勒速度、路径积分衰减、雨滴谱、降雨率、液态水含量等的垂直廓线分布。

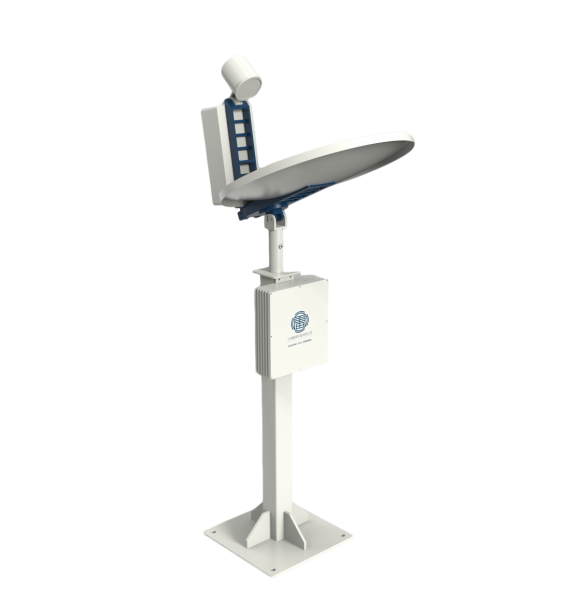

TK001MRR-Pro型微雨雷达
TK001MRR-Pro型微雨雷达参数表
|
项目 |
指标 |
||||||||||||
|
1. |
主要功能 |
利用降水粒子下落速度与直径反演得到不同高度的雨滴谱，可以得到0-6Km垂直范围内的多普勒功率谱、反射率因子、多普勒速度、路径积分衰减、雨滴谱、降雨率、液态水含量等的垂直廓线分布。 |
|||||||||||
|
2. |
数据产品 |
多普勒功率谱、反射率因子、多普勒速度、路径积分衰减、雨滴谱、降雨率、液态水含量等的垂直廓线分布。 |
|||||||||||
|
3. |
工作频率 |
24.10-24.23GHz，用户可设置。 |
|||||||||||
|
4. |
独立观测能力 |
雷达主机具备独立观测及数据存储能力，具备无外接电脑情况下的数据采集、回波观测、产品反演能力、以及数据上传通信能力。 |
|||||||||||
|
5. |
天线 单元 |
天线增益 |
≥40dB。 |
||||||||||
|
波束宽度 |
≤1.5°。 |
||||||||||||
|
驻波系数 |
VSWR≤1.3。 |
||||||||||||
|
6. |
收发 模块 |
技术体制 |
调频连续波。 |
||||||||||
|
发射功率 |
≥50mW。 |
||||||||||||
|
噪声系数 |
≤4dB。 |
||||||||||||
|
7. |
采集控制单元 |
满足1年以上基数据和产品等数据存储要求。 |
|||||||||||
|
8. |
观测 性能 |
探测高度 |
≥6Km。 |
||||||||||
|
廓线采样速率 |
采样速率10s-6min，用户可设置。 |
||||||||||||
|
垂直分辨率 |
200m-10m，用户可设置。 |
||||||||||||
|
距离门数 |
32-512，用户可设置。 |
||||||||||||
|
速度范围 |
12.3-96.3m/s。 |
||||||||||||
|
速度分辨率 |
0.047-6.016m/s。 |
||||||||||||
|
检测粒径 |
0.1-6.0mm。 |
||||||||||||
|
9. |
供电 |
供电 |
220V、50Hz，电压变化－15％～10％，频率变化±3％时，系统能正常工作。 |
||||||||||
|
功耗 |
未开启防雾干燥系统加热模块时，整机稳态功耗应≤100W； 最大允许功耗应≤2100W。 |
||||||||||||
|
10. |
环境适应性 |
温度 |
工作温度：−50℃～65℃（室外设备），0℃～40℃（室内设备）； 贮存温度：−50℃～55℃。 |
||||||||||
|
恒定湿热 |
|
||||||||||||
|
气压 |
500～1060hPa。 |
||||||||||||
|
外壳防护 |
室外设备外壳防护等级应达到IP66。 |
||||||||||||
|
抗盐雾腐蚀 |
外露零件镀层耐48小时盐雾沉降试验。 |
||||||||||||
