通过高速成像获取雨滴粒径与速度分布，用于降水物理研究与雷达反演验证。
上海雷探科技有限公司推出的 TK001VRS 型二维视频雨滴谱仪可以实时测量单个降水粒子的大小、形状、聚合状态、取向和降落速度等。降水粒子种类包括雨、雪、雹等。通过设备软件，可以计算降水率、降水量和降水粒子谱等，粒子探测范围 0.2mm-30mm。TK001VRS 型二维视频雨滴谱仪观测得到的数据是研究大气降水过程的关键要素，也是标定云雷达、降水雷达的重要工具。
|
|
|
|

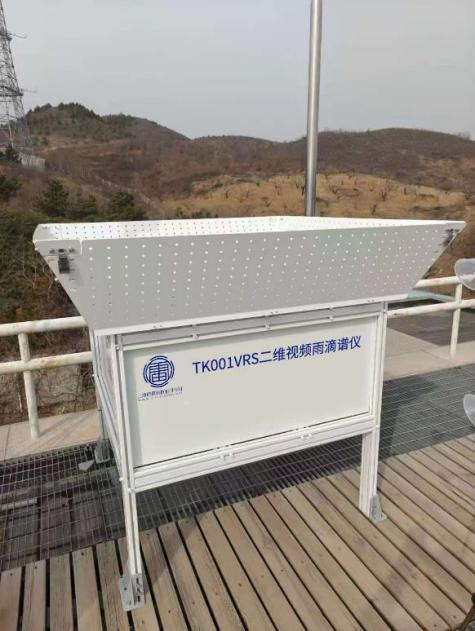

TK001VRS 型二维视频雨滴谱仪 |
|
产品特点
（1）TK001VRS 型二维视频雨滴谱仪可以全自动实时测量和记录降水粒子大小、形状、聚合状态、取向和降落速度等，最小粒子分辨能力可达~0.2mm。
（2）TK001VRS 型二维视频雨滴谱仪主要由室外观测单元、室内供电单
元、室内工作主机组成。其中，室外观测单元由高速相机单元、透镜单元、背
光单元、吹风装置、积灰监测单元、数据中继单元和框架结构等部分组成。

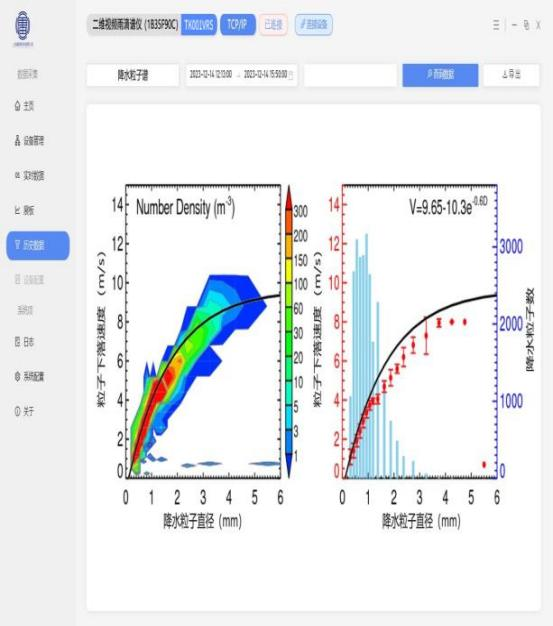

（3）TK001VRS 型二维视频雨滴谱仪对获取的雨滴数据进行处理和格式化后记录在适当的存储介质上，并控制记录设备进行数据传输和再现。
主要技术参数
|
性能参数 |
参数要求 |
|
输出数据 |
雨滴谱、粒子等效直径、粒子体积、粒子水平速度、粒子垂直速度、扁 平率、降水量、粒子表面积 |
|
像素数 |
线扫描@512 Pixel |
|
粒子探测范围 |
液态 0.2~8mm，固态 0.2~30mm |
|
水平分辨率 |
<0.17mm |
|
垂直分辨率 |
<0.2mm |
|
垂直速度测量精度 |
<4 %（0~10 m/s） |
|
降水类型 |
毛毛雨、雨、雪、雨夹雪、冰雹等降水粒子 |
|
降水测量精度 |
液态±3%，固态±1%; |
|
积分时间 |
15s~12h |
|
积灰监测功能 |
设备包含免维护嵌入式镜头积灰监测与预警系统，积灰探头包含镜头积灰和内部温湿度测量，支持历史积灰数据检索、绘图、分析和导出。 |
|
工作环境 |
-30℃~+60℃ , 0~100%RH |
|
供电及功耗 |
110~240 V ，50/60 Hz ，<550W |
|
主机尺寸和重量 |
160cm(L)x160cm(W)x130cm(H), <85kg （尺寸和重量依据定制情况将有所调整） |
