全天空成像仪通过广角成像获取云量、云型信息，用于气象观测与短临预报分析。
TK001ASC 型全天空成像仪可以组网自动连续记录昼夜全天空可见光云量、红外云量、综合云量、云高和云分类数据，设备具有宽视场角和高分辨率的特点，可见光视场角 180°,红外视场角 180 ° 。可用于气象观测、环境监测、气候研究、天气预报、太阳能评估及监测、光功率预测、电站设计、农林生态建筑设计、卫星验证等。
|
|
|
|

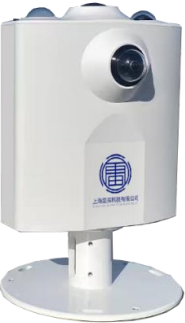

TK001ASC 型全天空成像仪 |
|
产品特点
- 同时具备红外和可见光波段，可实现昼夜全天空云况信息记录；
- 内置电脑主机，无需额外安装工作站；
- 可组网观测，通过终端远程操作和监控；
- 功耗低，体积小，重量轻，便于野外安装；
- 具有防水功能，可用于全天候观测。
主要技术参数
|
性能参数 |
TK001ASC 型全天空成像仪 |
|
观测原理 |
白天（可见光）+夜间（红外8~14 μm） |
|
视场角 |
可见光 180 ° , 红外 180 ° |
|
图像解析度 |
可见光，5760×5760+红外，1280×1024 |
|
图像大小 |
2~8M |
|
图像格式 |
JPEG |
|
采样频率 |
标准 1min，可调 |
|
云量参数 |
分辨率 0.1%，误差小于±15% |
|
云高参数 |
量程 200~8000m，误差小于± 15% (≥1km）或±200m (< 1km） |
|
观测指标 |
可见光云量、红外云量、综合云量、云底高度、云状和云分类 |
|
功能 |

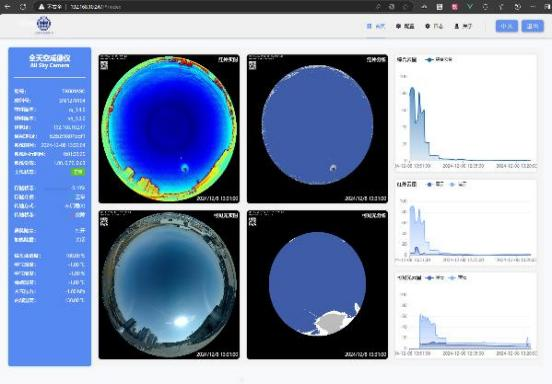

（1）全固态、无遮挡、支持全天候工作； （2）嵌入式云量自动观测和分析软件； （3）云图自动采集、处理和分析； （4）自动曝光、远程测控和数据远程上传； （5）可视化网页交互管理界面，可远程登录全天空成像仪进行设备查看、历史数据查看和下载； （6）大容量主机数据存储备份。 |
|
数据备份 |
>8 个月 |
|
设备操控 |
内置电脑主机，无需额外安装工作站，可连接网络，通过终端 远程操作和监控。 |
|
操作系统 |
Linux、Windows |
|
设备接口 |
以太网/TCP/IP |
|
操作温度 |
-40℃~+60℃ |
|
设备供电 |
AC100-240V，90W |
|
主机功耗 |
<35W |
|
加热除霜功能 |
加热功耗<45W |
|
防尘通风功能 |
通风功耗<10W |
|
尺寸及重量 |
300mm*261mm*464mm (±1mm），<18kg（定制版尺寸和重 量以实际为准） |
