TK001-T 型低空监视雷达是一款高性能低空目标监测系统，凭借先进技术架构与卓越性能，在低空探测领域表现突出。可精准识别并持续跟踪低空飞机、无人机、鸟类、巡飞弹等目标，同时兼顾地面与水面目标监测，为低空态势感知提供关键数据。
该雷达深度融合数字波束形成（DBF）技术，具备低等效全向辐射功率，实现高测量精度和强大多目标处理能力。凭借卓越抗干扰性能，即使在复杂电磁与气象环境下，也能保持稳定可靠运行。
凭借这些优势，TK001-T系列雷达广泛应用于空中交通管制、要地防护、低空经济、机场探鸟、战场 “反无”、 边防海防等领域。是守护国家领空安全、维护低空秩序的关键技术装备。
产品特点
Ø 广覆盖与高性价比：采用方位机械扫描、俯仰 DBF 技术，实现方360°、俯仰 +60° 大范围覆盖，兼顾经济性。
Ø 高刷新率与强机动探测：运用 DBF 技术，将低空雷达刷新率提升至1s/2s/3s，跟踪速度达 150m/s，高效跟踪机动目标。
Ø 高检测低虚警：依托自适应杂波抑制技术，实时消除杂波，降低虚警率，适应多种复杂场景。
Ø 便携易操作：连续波体制，低功耗、小体积、轻重量，支持单人携带与快速架设，搭配简洁人机界面，降低使用成本。
Ø 小近距盲区与多目标探测：连续波雷达信号不间断，解决近距离盲区问题，可同时跟踪超过 500 批目标，输出高精度信息。
Ø 低截获率：连续波雷达峰值功率低，隐蔽性强，不易被敌方截获，适应复杂电磁环境。
Ø 优异跟踪效果：支持 1Hz 空间扫描率，结合先进跟踪算法，实现对强机动目标的实时精准跟踪。
Ø 良好的系统集成性：具备友好数据接口和用户界面，可便捷集成其他传感设备，构建 “反无” 系统。
产品规格

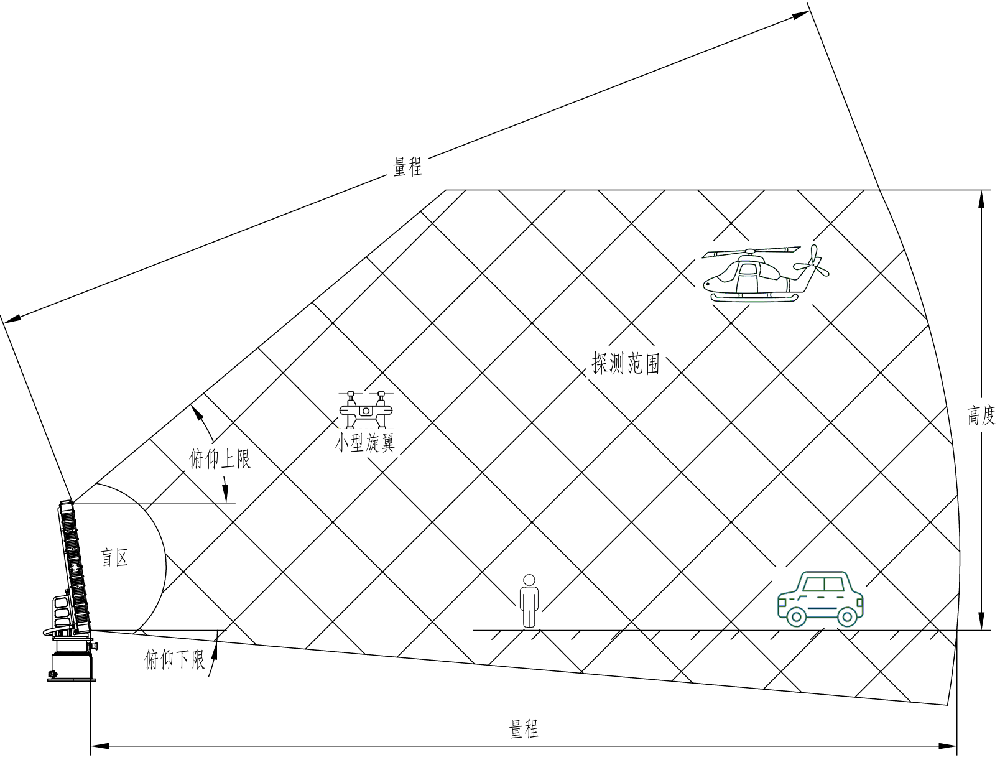

雷达俯仰覆盖切片

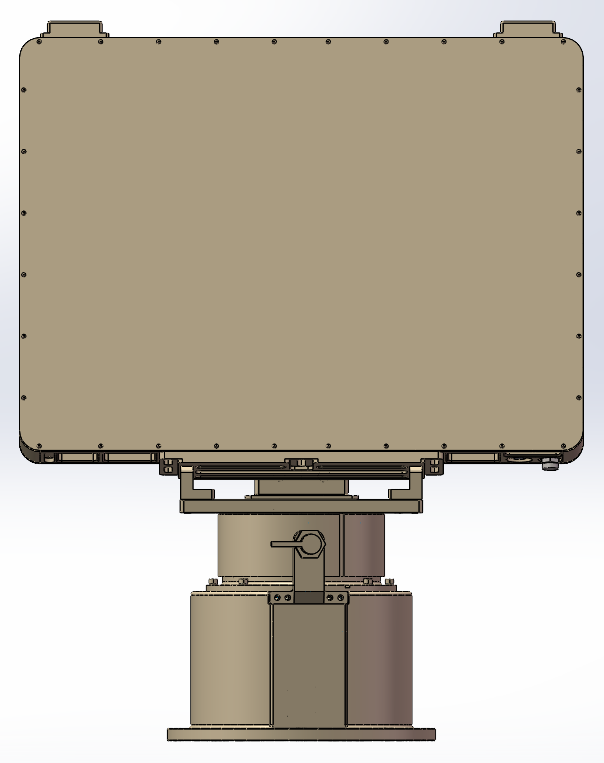

■TK001-T02
|
序号 |
项目 |
指标 |
|||
|
技术参数 |
|||||
|
1 |
工作频段 |
Ku |
|||
|
2 |
空间 覆盖 |
俯仰 |
-5°～60° |
||
|
方位 |
360° |
||||
|
量程 |
3.5km |
||||
|
盲区 |
50m |
||||
|
高度 |
600m |
||||
|
3 |
探测 威力 |
小型旋翼无人机 (RCS=0.01m2) |
≥1.5km |
||
|
中型固定翼无人机 (RCS=1m2) |
≥3.5km |
||||
|
人员 |
≥2.5km |
||||
|
直升机、车辆 |
≥3.5km |
||||
|
4 |
测量 精度 |
距离 |
≤5m(RMS) |
||
|
方位角度 |
≤0.4°（RMS） |
||||
|
俯仰角度 |
≤0.4°（RMS） |
||||
|
5 |
天线转速 |
20rpm(3s) |
|||
|
30rpm(2s) |
|||||
|
60rpm(1s)（可升级） |
|||||
|
6 |
同时跟踪目标数量 |
≥100批 |
|||
|
7 |
跟踪速度 范围 |
1m/s～100m/s |
|||
|
接口-供电 |
|||||
|
1 |
供电 |
DC18～28V(配AC220V-DC24V适配器） |
|||
|
2 |
通讯 |
千兆以太网航插 |
|||
|
3 |
功耗 |
≤120W |
|||
|
环境适应性 |
|||||
|
1 |
工作温度 |
-40℃～+55℃ |
|||
|
2 |
工作湿度 |
≯90% |
|||
|
3 |
防护等级 |
IP66（主机IP67）
|
|||
|
重量尺寸 |
|||||
|
1 |
重量 （kg） |
单 体 |
主机 |
10 |
|
|
转台 |
13.5 |
||||
|
三脚架 |
12 |
||||
|
包装 |
主机+转台 |
38(含适配器等所有附件) |
|||
|
三脚架
|
15 |
||||
|
2 |
尺寸 （mm） |
单体 |
主机 |
455*355*90 |
|
|
转台 |
400*228*216 |
||||
|
三脚架 |
940*230*230 |
||||
|
包装 |
主机+转台 |
970*780*250 |
|||
|
三脚架 |
1140*290*290 |
||||
■TK001-T10
|
序号 |
项目 |
指标 |
|||
|
技术参数 |
|||||
|
1 |
工作频段 |
X |
|||
|
2 |
空间 覆盖 |
俯仰 |
-5°～40° |
||
|
方位 |
360° |
||||
|
量程 |
10km |
||||
|
盲区 |
50m |
||||
|
高度 |
1000m |
||||
|
3 |
探测 威力 |
小型旋翼无人机 (RCS=0.01m2) |
≥5km |
||
|
中型固定翼无人机 (RCS=1m2) |
≥10km |
||||
|
人员 |
≥8km |
||||
|
直升机、车辆 |
≥10km |
||||
|
4 |
测量 精度 |
距离 |
≤5m(RMS) |
||
|
方位角度 |
≤0.4°（RMS） |
||||
|
俯仰角度 |
≤0.4°（RMS） |
||||
|
5 |
天线转速 |
20rpm(3s) |
|||
|
30rpm(2s) |
|||||
|
60rpm(1s)（可升级） |
|||||
|
6 |
同时跟踪目标数量 |
≥200批 |
|||
|
7 |
跟踪速度 范围 |
1m/s～150m/s |
|||
|
接口-供电 |
|||||
|
1 |
供电 |
DC36～52V(配AC220V-DC48V适配器） |
|||
|
2 |
通讯 |
千兆以太网航插 |
|||
|
3 |
功耗 |
≤260W |
|||
|
环境适应性 |
|||||
|
1 |
工作温度 |
-40℃～+55℃ |
|||
|
2 |
工作湿度 |
≯90% |
|||
|
3 |
防护等级 |
IP66（主机IP67） |
|||
|
重量尺寸 |
|||||
|
1 |
重量 （kg） |
单 体 |
主机 |
14 |
|
|
转台 |
13.5 |
||||
|
三脚架 |
12 |
||||
|
包装 |
主机 |
23 |
|||
|
转台 |
26(含适配器等所有附件) |
||||
|
三脚架
|
15 |
||||
|
2 |
尺寸 （mm） |
单体 |
主机 |
595*500*85 |
|
|
转台 |
400*228*216 |
||||
|
三脚架 |
940*230*230 |
||||
|
包装 |
主机 |
700*590*170 |
|||
|
转台 |
500*480*400 |
||||
|
三脚架 |
1140*290*290 |
||||

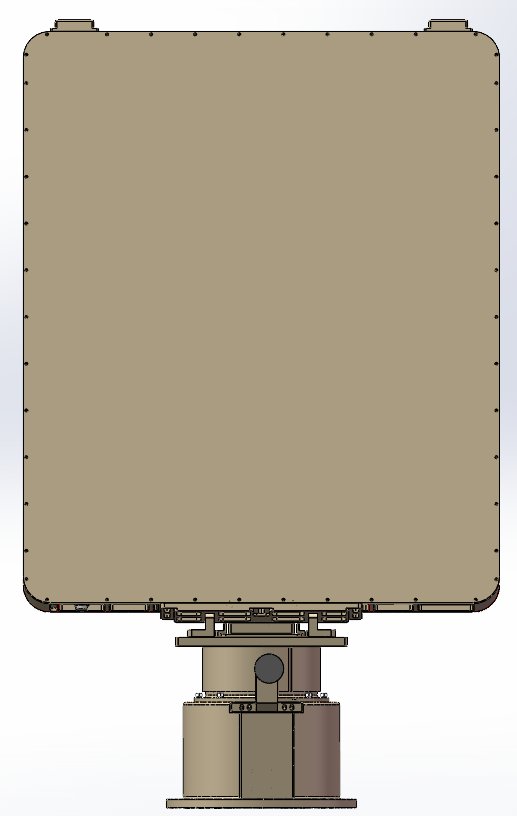

■TK001-T18
|
序号 |
项目 |
指标 |
|||
|
技术参数 |
|||||
|
1 |
工作频段 |
X |
|||
|
2 |
空间 覆盖 |
俯仰 |
-4°～60° |
||
|
方位 |
360° |
||||
|
量程 |
15km |
||||
|
盲区 |
50m |
||||
|
高度 |
2000m |
||||
|
3 |
探测 威力 |
小型旋翼无人机 (RCS=0.01m2) |
≥8km |
||
|
中型固定翼无人机 (RCS=1m2) |
≥15km |
||||
|
人员 |
≥14km |
||||
|
直升机、车辆 |
≥15km |
||||
|
4 |
测量 精度 |
距离 |
≤5m(RMS) |
||
|
方位角度 |
≤0.4°（RMS） |
||||
|
俯仰角度 |
≤0.4°（RMS） |
||||
|
5 |
天线转速 |
20rpm(3s) |
|||
|
30rpm(2s) |
|||||
|
60rpm(1s)（可升级） |
|||||
|
6 |
同时跟踪目标数量 |
≥300批 |
|||
|
7 |
跟踪速度 范围 |
1m/s～150m/s |
|||
|
接口-供电 |
|||||
|
1 |
供电 |
DC36～52V(配AC220V-DC48V适配器） |
|||
|
2 |
通讯 |
千兆以太网航插 |
|||
|
3 |
功耗 |
≤330W |
|||
|
环境适应性 |
|||||
|
1 |
工作温度 |
-40℃～+55℃ |
|||
|
2 |
工作湿度 |
≯90% |
|||
|
3 |
防护等级 |
IP66（主机IP67） |
|||
|
重量尺寸 |
|||||
|
1 |
重量 （kg） |
单 体 |
主机 |
16 |
|
|
转台 |
13.5 |
||||
|
三脚架 |
12 |
||||
|
包装 |
主机 |
26 |
|||
|
转台 |
26(含适配器等所有附件) |
||||
|
三脚架
|
15 |
||||
|
2 |
尺寸 （mm） |
单体 |
主机 |
675*540*85 |
|
|
转台 |
400*228*216 |
||||
|
三脚架 |
940*230*230 |
||||
|
包装 |
主机 |
750*630*170 |
|||
|
转台 |
500*480*400 |
||||
|
三脚架 |
1140*290*290 |
||||
■TK001-T20
|
序号 |
项目 |
指标 |
||
|
技术参数 |
||||
|
1 |
工作频段 |
X |
||
|
2 |
空间 覆盖 |
俯仰 |
-5°～60° |
|
|
方位 |
360° |
|||
|
量程 |
20km |
|||
|
盲区 |
50m |
|||
|
高度 |
3000m |
|||
|
3 |
探测 威力 |
小型旋翼无人机 (RCS=0.01m2) |
≥10km |
|
|
中型固定翼无人机 (RCS=1m2) |
≥20km |
|||
|
人员 |
≥15km |
|||
|
直升机、车辆 |
≥20km |
|||
|
4 |
测量 精度 |
距离 |
≤5m(RMS) |
|
|
方位角度 |
≤0.3°（RMS） |
|||
|
俯仰角度 |
≤0.3°（RMS） |
|||
|
5 |
天线转速 |
20rpm(3s) |
||
|
30rpm(2s) |
||||
|
60rpm(1s)（可升级） |
||||
|
6 |
同时跟踪目标数量 |
≥500批 |
||
|
7 |
跟踪速度 范围 |
1m/s～150m/s |
||
|
接口-供电 |
||||
|
1 |
供电 |
DC36～52V(配AC220V-DC48V适配器） |
||
|
2 |
通讯 |
千兆以太网航插 |
||
|
3 |
功耗 |
≤400W |
||
|
环境适应性 |
||||
|
1 |
工作温度 |
-40℃～+55℃ |
||
|
2 |
工作湿度 |
≯90% |
||
|
3 |
防护等级 |
IP66（主机IP67） |
||
|
重量尺寸 |
||||
|
1 |
重量 （kg） |
单 体 |
主机 |
25 |
|
转台 |
27 |
|||
|
三脚架 |
20 |
|||
|
包装 |
主机 |
45 |
||
|
转台 |
50(含适配器等所有附件) |
|||
|
三脚架
|
23 |
|||
|
2 |
尺寸 （mm） |
单体 |
主机 |
815*650*93 |
|
转台 |
600*500*450 |
|||
|
三脚架 |
1100*450*450 |
|||
|
包装 |
主机 |
970*780*250 |
||
|
转台 |
600*520*470 |
|||
|
三脚架 |
1100*450*450 |
|||
典型应用

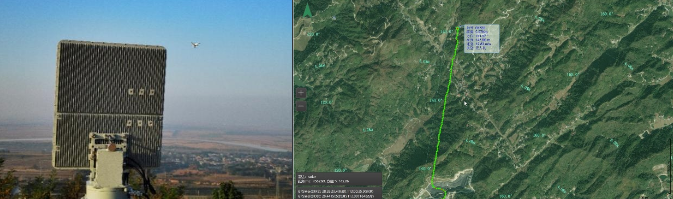

Ø 旋翼无人机探测与跟踪：精准定位与持续跟踪旋翼无人机，提供实时动态监测

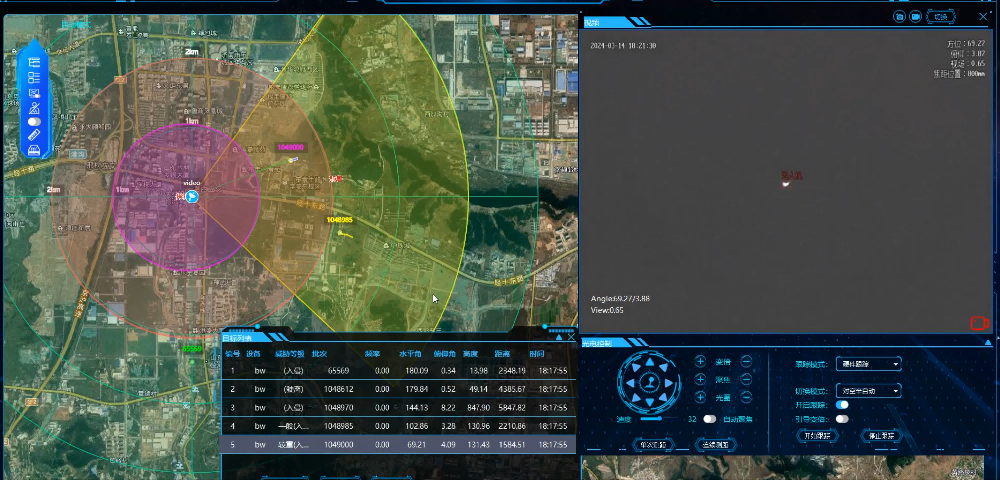

Ø 雷光协同监测：融合可见光、红外与雷达技术，实现多源数据协同，提升目标探测精度

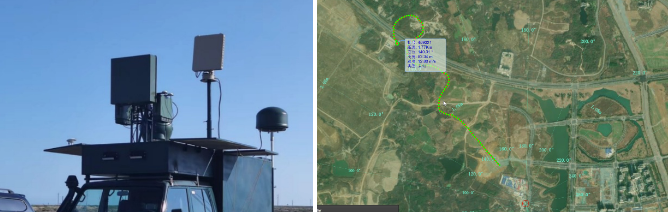

Ø 车载“反无”系统：专用车载平台，有效应对低空“无”目标威胁，保障区域安全。

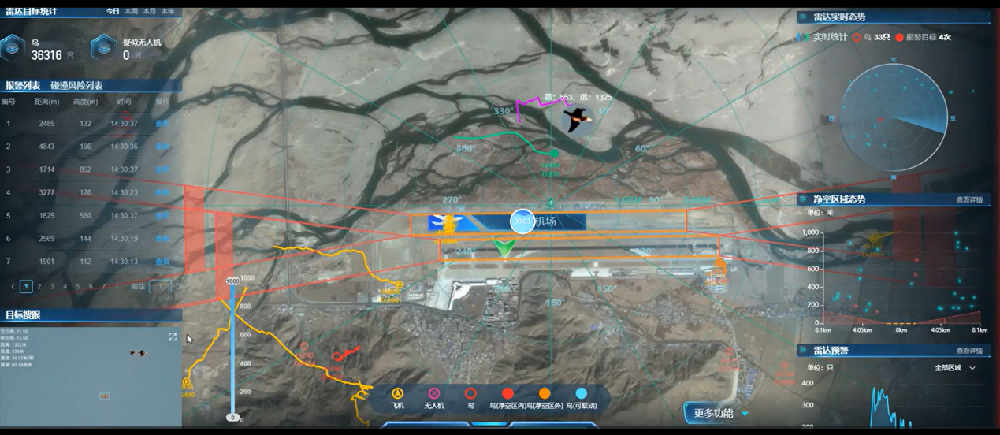

Ø 机场鸟类监测：实时监测鸟类活动，降低鸟击风险，确保航班起降安全
Ø 无人值守监测：集成自动化监测与智能分析，实现 24 小时无人值守监控，提升运营效率，降低人力成本。
