TK001-G系列动目标监视雷达专为探测和实时跟踪地面、水面运动目标打造，是全天候、全天时的高效监视系统，即使在复杂环境和恶劣天气下也能稳定运行。
该雷达采用有源相控阵（AESA）/DBF体制，结合多相位中心测角技术，可精准探测和跟踪各类目标，提供距离、速度、方位和类型等详细信息，具备越界报警、预警及记录功能。它以高灵敏度、低虚警率和高精度为特点，同时支持多目标跟踪和便携操作。
凭借这些优势，TK001-G系列雷达广泛应用于边境监视、海面监控、要地防护以及便携侦察等领域，为客户提供全天候、全方位的动目标监视解决方案，是守护国土安全、保障要地稳定以及应对外部威胁的可靠技术装备。
产品特点
Ø 精准探测与稳定跟踪：融合有源相控阵（AESA）/DBF技术和多相位中心测角技术，实现高精度距离和方位探测。
Ø 低虚警率：采用自适应杂波抑制算法，有效过滤环境杂波，虚警率显著低于同类产品。
Ø 强大的多目标跟踪能力：可同时跟踪超过100个目标，实时输出详细信息，误跟踪概率低。
Ø 全天候稳定运行：探测性能不受气候和光照影响，工作温度范围为-40℃至+55℃，防护等级达到IP67。
Ø 便携灵活部署：单个雷达覆盖范围广（方位覆盖＞90°），配备便携式附件，支持单人操作，架设和撤收简便。
Ø 良好的兼容性与可扩展性：兼容性强，可与外部平台对接和多设备组网，集成外部天线后可实现自主定位定向。
Ø 多功能融合：支持与光电设备联动，可引导高清相机进行视频跟踪、抓拍和录像，并具备目标越界报警及报警日志记录、回放功能。
产品规格

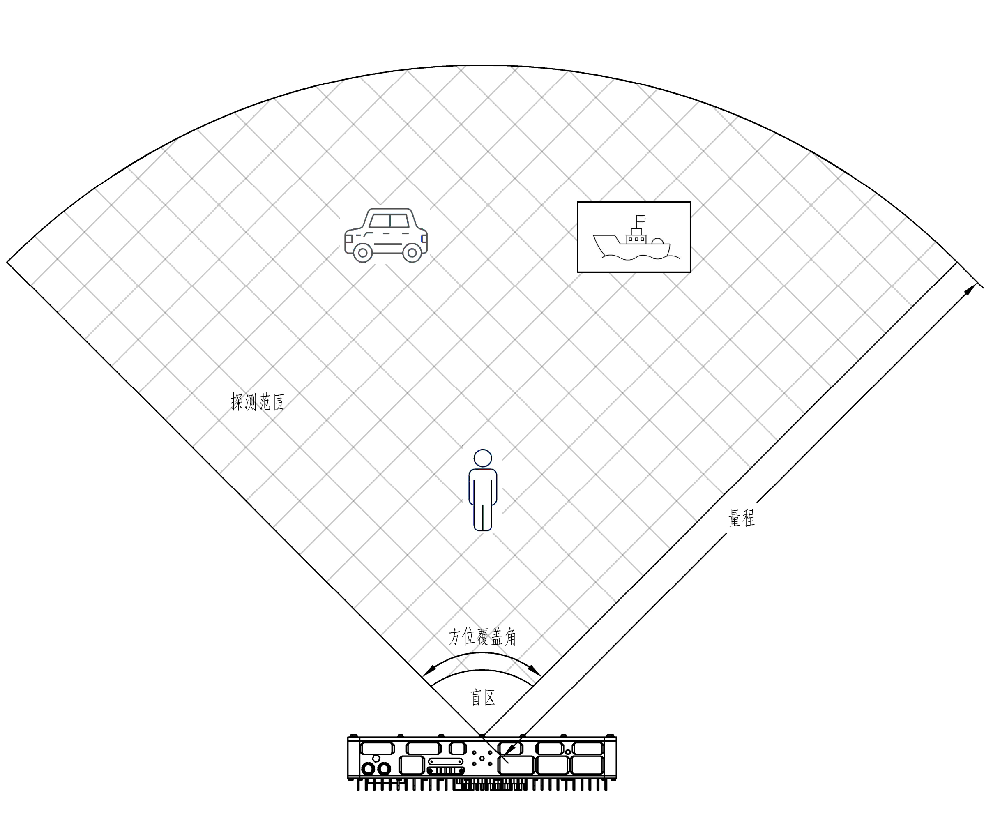

雷达方位覆盖切片
■TK001-G01
|
序号 |
项目 |
指标 |
||
|
技术参数 |
||||
|
1 |
工作频段 |
K |
||
|
2 |
空间 覆盖 |
方位 |
90° |
|
|
量程 |
3km |
|||
|
盲区 |
50m |
|||
|
3 |
探测 威力 |
人员 |
≥1.2km |
|
|
小型车辆 车辆 |
≥2km |
|||
|
大型车辆、船只 |
≥3km |
|||
|
4 |
测量 精度 |
距离 |
≤3m(RMS) |
|
|
角度 |
≤0.25°（RMS） |
|||
|
5 |
数据率 |
0.125s |
||
|
6 |
同时跟踪目标数量 |
≥100批 |
||
|
7 |
跟踪速度 范围 |
0.2m/s～40m/s |
||
|
接口-供电 |
||||
|
1 |
供电 |
DC18～28V(配AC220V-DC24V适配器） |
||
|
2 |
通讯 |
千兆以太网航插 |
||
|
3 |
功耗 |
≤50W |
||
|
环境适应性 |
||||
|
1 |
工作温度 |
-40℃～+55℃ |
||
|
2 |
工作湿度 |
≯90% |
||
|
3 |
防护等级 |
IP67
|
||
|
重量尺寸 |
||||
|
1 |
重量 （kg） |
主机 体 |
4.5 |
|
|
包装 |
8 |
|||
|
2 |
尺寸 （mm） |
主机 主机 |
365*250*60 |
|
|
包装 主机+转台 |
550*400*170 |
|||
■TK001-G02
|
序号 |
项目 |
指标 |
||
|
技术参数 |
||||
|
1 |
工作频段 |
K |
||
|
2 |
空间 覆盖 |
方位 |
90° |
|
|
量程 |
6km |
|||
|
盲区 |
50m |
|||
|
3 |
探测 威力 |
人员 |
≥2km |
|
|
小型车辆 车辆 |
≥3.5km |
|||
|
大型车辆、船只 |
≥6km |
|||
|
4 |
测量 精度 |
距离 |
≤3m(RMS) |
|
|
角度 |
≤0.25°（RMS） |
|||
|
5 |
数据率 |
0.125s |
||
|
6 |
同时跟踪目标数量 |
≥100批 |
||
|
7 |
跟踪速度 范围 |
0.2m/s～40m/s |
||
|
接口-供电 |
||||
|
1 |
供电 |
DC18～28V(配AC220V-DC24V适配器） |
||
|
2 |
通讯 |
千兆以太网航插 |
||
|
3 |
功耗 |
≤70W |
||
|
环境适应性 |
||||
|
1 |
工作温度 |
-40℃～+55℃ |
||
|
2 |
工作湿度 |
≯90% |
||
|
3 |
防护等级 |
IP67
|
||
|
重量尺寸 |
||||
|
1 |
重量 （kg） |
主机 体 |
4.5 |
|
|
包装 |
8 |
|||
|
2 |
尺寸 （mm） |
主机 主机 |
365*250*60 |
|
|
包装 主机+转台 |
550*400*170 |
|||

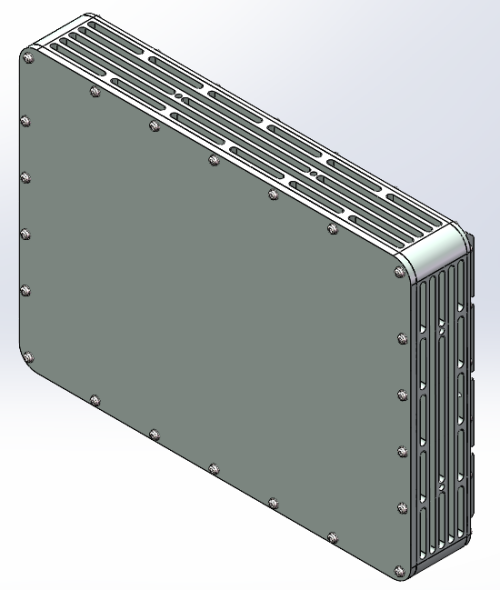

■TK001-G03
|
序号 |
项目 |
指标 |
||
|
技术参数 |
||||
|
1 |
工作频段 |
Ku |
||
|
2 |
空间 覆盖 |
方位 |
90° |
|
|
量程 |
10km |
|||
|
盲区 |
50m |
|||
|
3 |
探测 威力 |
人员 |
≥4km |
|
|
小型车辆 车辆 |
≥6.5km |
|||
|
大型车辆、船只 |
≥10km |
|||
|
4 |
测量 精度 |
距离 |
≤4m(RMS) |
|
|
角度 |
≤0.3°（RMS） |
|||
|
5 |
数据率 |
0.25s |
||
|
6 |
同时跟踪目标数量 |
≥100批 |
||
|
7 |
跟踪速度 范围 |
0.4m/s～60m/s |
||
|
接口-供电 |
||||
|
1 |
供电 |
DC18～28V(配AC220V-DC24V适配器） |
||
|
2 |
通讯 |
千兆以太网航插 |
||
|
3 |
功耗 |
≤85W |
||
|
环境适应性 |
||||
|
1 |
工作温度 |
-40℃～+55℃ |
||
|
2 |
工作湿度 |
≯90% |
||
|
3 |
防护等级 |
IP67
|
||
|
重量尺寸 |
||||
|
1 |
重量 （kg） |
主机 体 |
5 |
|
|
包装 |
8 |
|||
|
2 |
尺寸 （mm） |
主机 主机 |
340*250*70 |
|
|
包装 主机+转台 |
550*400*170 |
|||
■TK001-G06
|
序号 |
项目 |
指标 |
||
|
技术参数 |
||||
|
1 |
工作频段 |
X |
||
|
2 |
空间 覆盖 |
方位 |
90° |
|
|
量程 |
12km |
|||
|
盲区 |
50m |
|||
|
3 |
探测 威力 |
人员 |
≥5km |
|
|
小型车辆 车辆 |
≥8km |
|||
|
大型车辆、船只 |
≥12km |
|||
|
4 |
测量 精度 |
距离 |
≤5m(RMS) |
|
|
角度 |
≤0.5°（RMS） |
|||
|
5 |
数据率 |
1.0s |
||
|
6 |
同时跟踪目标数量 |
≥200批 |
||
|
7 |
跟踪速度 范围 |
0.4m/s～60m/s |
||
|
接口-供电 |
||||
|
1 |
供电 |
DC18～28V(配AC220V-DC24V适配器） |
||
|
2 |
通讯 |
千兆以太网航插 |
||
|
3 |
功耗 |
≤80W |
||
|
环境适应性 |
||||
|
1 |
工作温度 |
-40℃～+55℃ |
||
|
2 |
工作湿度 |
≯90% |
||
|
3 |
防护等级 |
IP67
|
||
|
重量尺寸 |
||||
|
1 |
重量 （kg） |
主机 体 |
5 |
|
|
包装 |
14 |
|||
|
2 |
尺寸 （mm） |
主机 主机 |
365*295*50 |
|
|
包装 主机+转台 |
580*470*210 |
|||

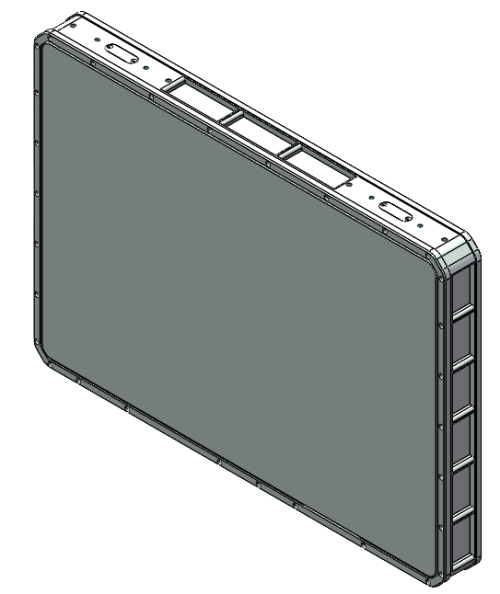

■TK001-G12
|
序号 |
项目 |
指标 |
||
|
技术参数 |
||||
|
1 |
工作频段 |
Ku |
||
|
2 |
空间 覆盖 |
方位 |
90° |
|
|
量程 |
20km |
|||
|
盲区 |
50m |
|||
|
3 |
探测 威力 |
人员 |
≥7.5km |
|
|
小型车辆 车辆 |
≥12km |
|||
|
大型车辆、船只 |
≥20km |
|||
|
4 |
测量 精度 |
距离 |
≤5m(RMS) |
|
|
角度 |
≤0.5°（RMS） |
|||
|
5 |
数据率 |
1.20s |
||
|
6 |
同时跟踪目标数量 |
≥200批 |
||
|
7 |
跟踪速度 范围 |
0.4m/s～60m/s |
||
|
接口-供电 |
||||
|
1 |
供电 |
DC18～28V(配AC220V-DC24V适配器） |
||
|
2 |
通讯 |
千兆以太网航插 |
||
|
3 |
功耗 |
≤85W |
||
|
环境适应性 |
||||
|
1 |
工作温度 |
-40℃～+55℃ |
||
|
2 |
工作湿度 |
≯90% |
||
|
3 |
防护等级 |
IP67
|
||
|
重量尺寸 |
||||
|
1 |
重量 （kg） |
主机 体 |
5 |
|
|
包装 |
15 |
|||
|
2 |
尺寸 （mm） |
主机 主机 |
425*300*45 |
|
|
包装 主机+转台 |
680*630*280 |
|||
■便携附件
|
序号 |
名称 |
数量 |
实物 |
|
1 |
RTK天线（仅TK001-G12支持） |
2 |
|
|
2 |
锂电池 |
1 |
|
|
3 |
手持终端 |
1 |
|
|
4 |
三脚架 |
1 |
|
|
5 |
电源线缆 |
1 |
|
|
6 |
携行具 |
1 |
|

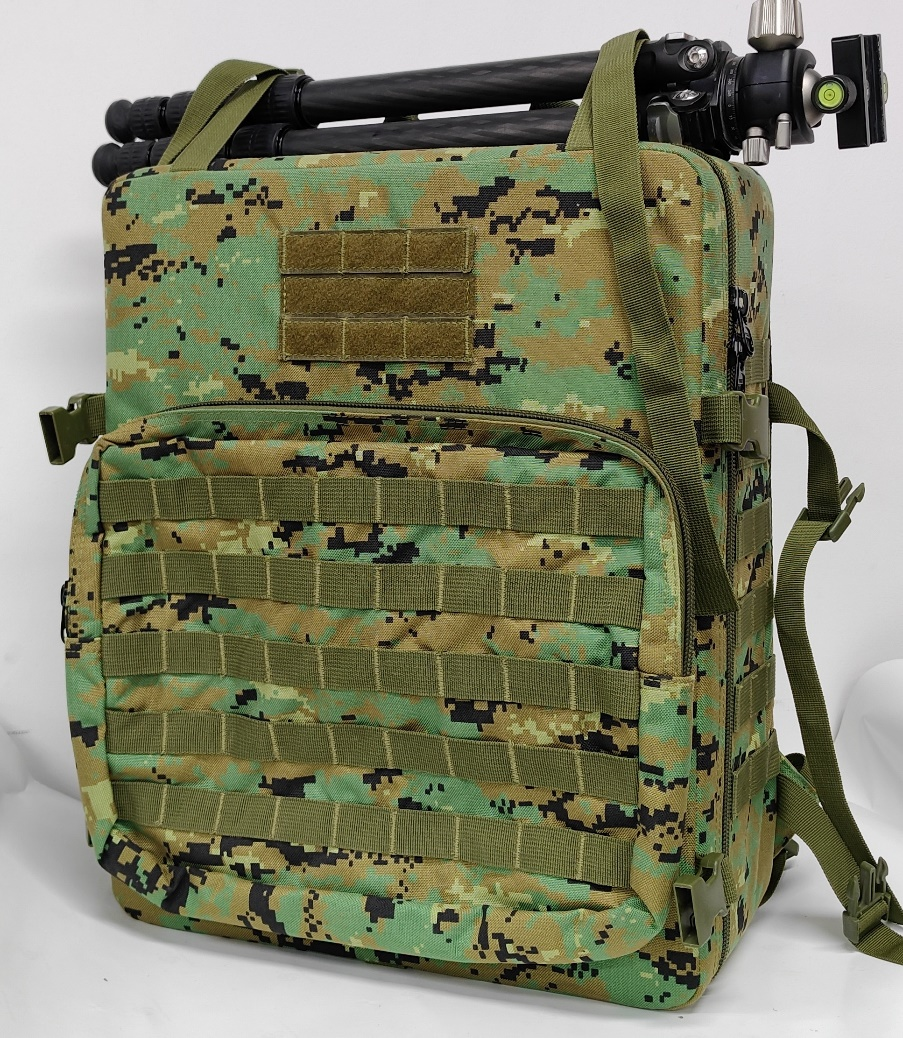

整机便携收纳
典型应用

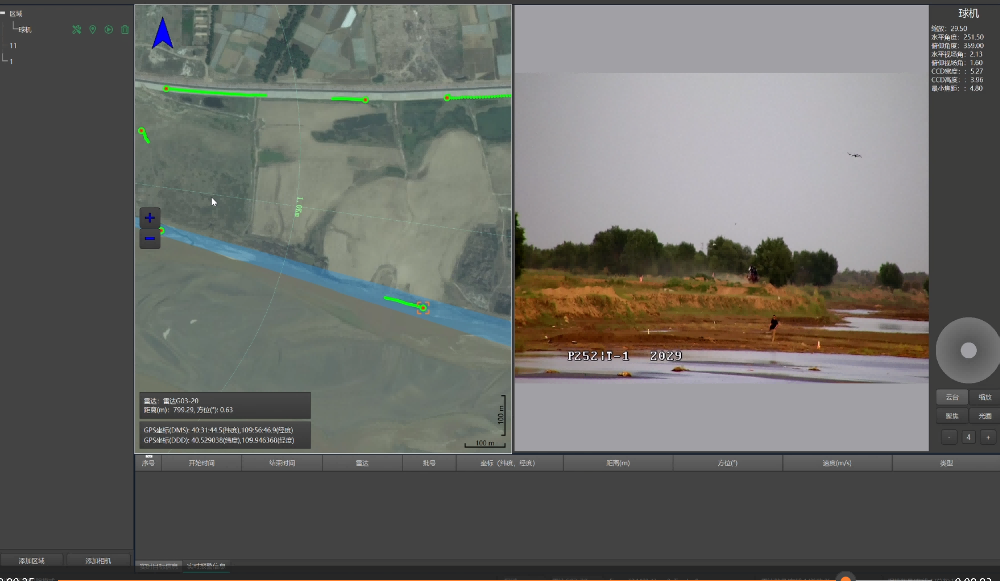

Ø 人员、车辆探测
适用于各种场景下的人员，车辆活动监测，为安全防范提供及时的人员、车辆动态信息。

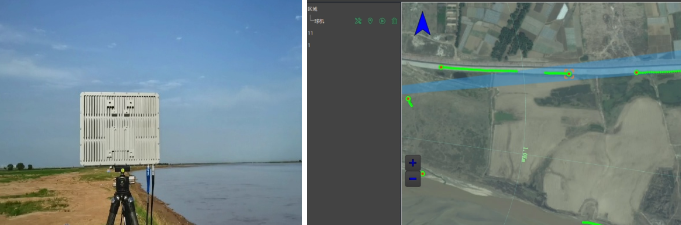

Ø 边境安防
对边境线进行实时监控，及时发现和跟踪非法越境人员和车辆，保障边境安全稳定。

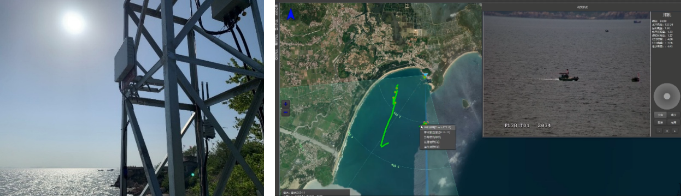

Ø 港口防护、船只检测
监测港口及周边海域的船舶动态，防止非法船只入侵和走私活动，确保港口安全运营。在广阔水域中实时掌握船只的位置和运动轨迹，为海上交通管理和安全监管提供数据支持。
Ø 河道监测 ：实时监测河道内的船只航行和人员活动情况，预防安全事故和非法活动，保护河道生态环境和行洪安全。
