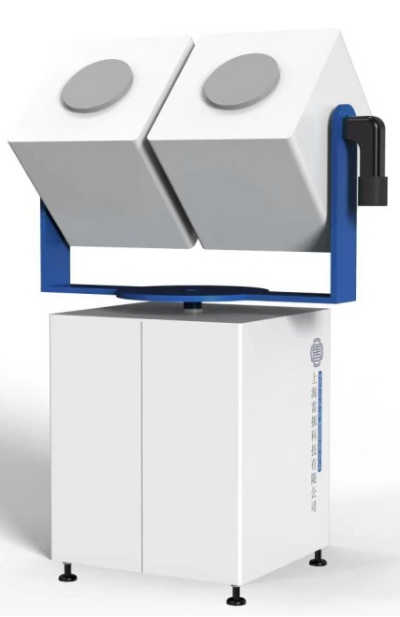

TK001 P 双极化微波辐射计｜多通道大气遥感设备

基本功能

采用多通道双极化并行探测方式，通过实时测量大气微波辐射信号和极化信号，结合伺服扫描旋转功能，进行地表辐射信号、地表辐射极化信号及极化差分信号（PD）的多通道探测，实现地表土壤结构（湿度、反射率、介电常数）、植被情况及冰层厚度等监测。系统采用全中文界面，终端可显示实时廓线图、时间剖面图，亮温曲线图、运行状态实时监控、自动记录、自动报警，具有断电自动恢复能力及历史数据回放功能。

主要技术参数

1

探测体制

采用独立检测器多通道双极化并行探测方式。

2

观测通道数

微波通道数≥5个；极化通道数≥10个；红外：≥1个。

3

采样速率

小于1秒，采样速率用户可调。

4

微波通道

a) 中心工作频率：f1=6.925GHz、10.7GHz、18.7GHz、21GHz和36.5 GHz；

b) 光学分辨率：HPBW: 6.1°；

c) 旁瓣电平：<30 dBc；

d) 亮温量程：0～500K；

e) 辐射亮温灵敏度：△Tmin≤0.1K (RMS，1s积分时间)；

f) 积分时间：τ≥1s，用户可调；

g) 亮温精度：≤0.2K；

h) 系统噪声温度：所有接收器典型值<900 K；

i) 通道带宽：400 MHz；

j) 系统绝对稳定度：≤0.01K；

k) 接收器和天线热稳定性：精确度<0.05 K；

l) 定标系统：自动内部增益定标：噪声二极管+迪克开关、自动绝对定标：天空倾斜式。

5

一体化地面气象站

a)温度：测量范围：-40℃～+60℃ ，精度：±0.3℃；

b)湿度：测量范围：10%～100%RH，精度：±5%；

c)气压：测量范围：500hPa~1100hPa，精度：±0.4hPa；

d)风速：测量范围：0～40m/s，精度：±(0.5+0.03v)m/s；

e)风向：测量范围：0°～360°，精度：±5°；

f)降雨: 阈值：≤0.03mm；

g)红外传感器：测量范围：-40~200℃，波长：9~14微米。

6

高扫描精度

a) 方位驱动范围：0°～360°；

b) 俯仰驱动范围：-90°～90°；

c) 指向精度：方位≤1°，俯仰≤1°，步进：0.1°；

d) 驱动速度：0.5~15°/s，速度可选。

7

定标方式

具备自适应定标技术，噪声源定标、液氮定标、天空定标。

8

显控终端

提供1台通用计算机，预装Windows7以上版本操作系统及中文版微波辐射计管理应用软件。

9

设备环境适应性

1、温度

工作温度：−40℃～50℃（室外设备），0℃～40℃（室内设备）；

贮存温度：−50℃～55℃。

2、湿热

3、气压

500hPa~1060hPa。

10

独立观测能力

主机内嵌电脑，在下位机电脑中完成数据采集，产品反演、数据记录等核心功能，完全不依赖外接电脑进行数据反演等。

11

稳定平台

配备陀螺稳定平台。

12

电源及功耗

供电：（85~265V）交流，（47~63）Hz，或者120~330V；

功耗：＜500W。

13

数据质量控制

具备亮温、地面观测数据和产品数据质量的自动检测和质量控制功能。
